千禧鹤机房建设



第一章 概述

1.1机房建设需求概况

机房是各类信息数据的处理中心。为保证计算机系统可靠地运行，通讯网络枢纽畅通无阻地传递信息，良好的操作环境是必不可少的。因此，机房建设应为计算机和网络系统的可靠运行提供合乎规范的环境条件和工作条件，以满足计算机等设备对温度、湿度、洁净度、电性能、防火性、防静电能力、抗干扰能力、防雷、接地等各项指标的要求。
根据工程的需求，本机房主要包括机房装修、配电系统、电源防雷及接地系统、空调系统、综合布线系统、机房集中监控系统、机房消防系统八个部分。

1.2引用标准

本机房设计按照国家标准进行，项目设计、施工符合”《电子计算机机房设计规范》GB50174-93、《电子计算机机房施工及验收规范》SJ/T30003-93”中的要求。另外，在进行系统设计时还遵循了以下标准和规定：



第二章 机房装修

2.1布局规划

机房内预计要增加用服务器及存储机柜2个、网络机柜1个，UPS系统1套，精密空调组1套，中心监控系统1套，KVM系统1套，消防系统1套，机房需要按照标准布线体系进行布线。
根据规范要求和现场实际情况，将机房区域分为主机房设备区、配电区、消防设备区、工作区。工程总面积约28平米，主机房设备区面积约为12平米，消防设备区4平米，配电区域4平米，工作区面积约为8平米。
主机房设备区：集中摆放服务器机柜和网络机柜；
工作区：日常办公，机房管理和监控；
配电区：摆放UPS主机和配电柜。
消防设备区：气体消防主装置。
对于本机房工程的装修和装潢部分的宗旨是：在满足机房内设备对环境要求的前提下，本着实用的原则，体现“现代、高雅、美观、适用”的整体形象。
主要装修工程包括抗静电地板安装工程、隔断工程、门窗工程等。
根据工程的需求，机房功能布局与装修标准如下表：
     项目

功能区		 面积m2 净空高度单位：mm 地板高度单位：mm 装饰要求
主机房 28 2500 200mm 落地防火玻璃隔断、抗静电活动地板
注：所有标高以当层地面为基准：±0.00mm

2.2净空

计算机机房的净空由机柜和通风要求来决定，一般宜为2400mm---3000mm之间，考虑现场的实际情况，本层楼高2.4，各功能区的净高按如下设计：

2.3地面装修工程

2.3.1各功能区地面装修要求

主机房采用防静电活动地板；

2.3.2活动地板的选用

在各类计算机房的安装工程技术设施中，活动地板是一个很重要的构件。活动地板已成为现代化机房内必不可缺的设施之一，利用它可在计算机房内组成一个地下空间的建筑结构。在活动地板上安装各类计算机设备，而活动地板下的空间则可用来敷设联接设备的各种电源和信号管线。因其具有可拆性，所以对电气连线的敷设、检修及更换都很方便。
从地板的性能和价格考虑，本工程选用国产沈飞牌防静电活动地板，选用国产贴面，有边板。
沈飞地板是严格按美国 “CISCA” 和“BRAUO”及英国“MOB”标准生产。各项性能参数完全符合GB6650《计算机机房用活动地板技术条件》。同时该品牌为目前国内生产的抗静电地板中最好的产品。
该种地板不但外型美观并且拥有优良特性，以满足用户防锈、抗静电、防火、隔音、坚固等不同需要，以不同的结构级别迎合不同的使用场所。

2.3.3活动地板的安装

为了便于活动地板下能方便的敷设各类管线，保证使用方便、安全，保证下送风空调的通风量。地板的安装高度定为200mm。
根据图纸进行放线，确定地板的水平基准，然后按照相关的技术规范精心施工，达到理想的安装效果。

2.4隔断工程

主机房与机房大厅之间采用12厘防火玻璃隔断，防火玻璃耐火可达60min，符合标准要求。

2.5门窗工程

机房安装1个机房大门：机房设备区与机房工作区之间安装防火玻璃门。

第三章 机房配电系统

3.1电源方案

计算机供配电系统是计算机机房工程的重要组成部分，其供配电系统是计算机系统安全、可靠的运行最基本的保障。因此，计算机机房供配电系统要执行国家相应标准，为计算机系统提供优质的电源。
本方案计算机供配电系统电源采用频率50HZ、电压220V/380V TN-S系统。
根据GB /T 2887 -2000《电子计算机场地通用规范》中对计算机供电方式可分为三类：
一类供电：需建立不间断供电系统。
二类供电：需建立带备用的供电系统。
三类供电：按一般用户供电考虑。
计算机设备供配电系统电源的质量好坏直接影响着计算机系统的稳定性和可靠性。在GB 50174-93《电子计算机机房设计规范》中对电压变动、频率变化、波形失真率分A、B、C三级见下表：
              级别
项目		 A    级 B    级 C    级
稳态电压偏移范围，% －2～+2 －5～+5 －13～+7
稳态频率偏移范围，Hz －0.2～+0.2 －0.5～+0.5 －1～+1
电压波形畸变率，% 3～5 5～8 8～10
允许断电持续时间，ms 0～4 4～200 200～1500
根据计算机系统的用途及运行特点，对供电电源质量要求比较高。我方按照B级标准为计算机系统设计供电。为提高计算机设备的供配电系统可靠性，达到B级标准，最理想的技术措施是在配电设备后端增加交流备用电源系统UPS，为计算机系统提供稳定、可靠的电源。

3.2系统实施

由用户提供两路市电，其中一路市电给UPS供电。另一路给机房精密空调供电。
UPS输出总配电柜向机房提供UPS电源，为计算机设备、网络设备、通讯设备、应急照明供电。
配电柜设置电源防雷器。

3.3配电线路

1、计算机系统的各设备走线与市电设备走线分开，交叉时以接近于垂直的交叉，电源走线采用在地板下铺金属线槽走线方式。线槽在地面上架空排放。
2、照明线路均上走线，并采用金属线槽及电线管敷设。
3、各类线缆独立敷设并用金属管槽屏蔽保护，所有金属管槽都可靠连接并接入机房电柜的保护接地，各电气开关及连接线缆清晰标注，易于连接。
4、电缆采用国产广州天虹电缆厂生产的线缆，符合国家标准。电缆选用国标标准ZR-VV阻燃铠装电缆，线材选用国标ZRBVV双塑阻燃单芯铜线。
5、严格执行电气安装有关的规定，不同回路、不同电压的线种安装在不同的金属线槽及专用的电线管道上。

3.4配电设备及材料

3.4.1 UPS设备

选用山特 10KVAUPS设备，不在本章节阐述。

3.4.2 配电柜及开关

市电柜、UPS配电柜主开关选用NS系列低压空气断路器，分路开关选用C65N系列低压空气断路器，分别负责对UPS输出电力系统和机房各用电设备的分配。
配电箱内留有备用开关，为机房设备扩充时用电。配电箱内各种开关标志清楚，防止使用中出现误操作。

3.4.3 插座

机房用电插座为计算机专用（UPS）插座，UPS插座安装于地板下，供计算机设备使用。
本工程机房所用的UPS插座主要采用10A三扁插座，并配有插座底盒。配线由UPS输出配电柜经专用镀锌金属线槽（管）引到机房各处。每个机柜下配2个插座由一个开关控制，机柜下插座均带托板上架,避免机柜内设备用电集中一个托板电源上。

3.4.4 配电线缆

低压配电线全部采用符合国家标准天虹电缆厂生产的阻燃双塑型铜芯电缆电线，电缆选用国标标准ZR-VV阻燃电缆，线材选用国标ZRBVV双塑阻燃单芯铜线。通过专用镀锌线槽（管）敷设到端口，相、零、地线颜色按国家标准分清。计算机负载配电线路按国标并留有余量。

3.4.5 线路敷设

1、机房活动地板下部的电源线尽可能地远离计算机信号线，避免并排敷设，并采取相应的屏蔽措施。
2、计算机系统的各设备走线与市电设备走线分开，交叉时以接近于垂直的交叉，电源走线采用在地板下铺线槽走线方式。
3、严格执行电气安装有关的规定，不同回路、不同电压的线种安装在不同的金属线槽及专用的电线管道上。
4、各类线缆独立敷设并用金属管槽屏蔽保护，所有金属管槽都可靠连接并接入机房电柜的保护接地，各电气开关及连接线缆清晰标注，易于连接。
5、机房内所有管道都应进行防锈处理。

3.5应急照明系统

应急照明包括备用照明、安全疏散照明等。按照GB 50174-93《电子计算机机房设计规范》的要求，备用照明的照度宜为一般照明的1/10。本方案设置部分正常照明灯盘的其中一支荧光灯管为备用照明，在正常情况下荧光灯由市电供电，当市电停电时，由UPS电源供电，使灯具继续工作。
主机房的出入门、UPS电池房安装安全出口指示灯。


第四章 机房防雷接地系统

4.1概述

随着现代社会的发展，以信息技术为核心的高技术得到了迅速发展，电子信息设备的应用已日趋广泛，其规模和速度都是空前的，但是在这种信息技术的开发与应用中，由于信息系统的电磁兼容能力低下，抗雷电电磁脉冲过电压的能力十分脆弱，在闪电环境下的易损性较高，因此，雷电已成为信息技术应用中的一大公害。

4.2雷电入侵电器设备的形式

雷电入侵电器设备的形式有两种：直击雷和感应雷。雷电直接击中线路并经过电器设备入地的雷击过电流称为直击雷；由雷闪电流产生的强大电磁场变化与导体感应出的过电压，过电流形成的雷击称为感应雷。

4.3影响计算机系统的是感应雷

目前，在防雷系统设计上，执行的是国家标准《建筑物防雷设计规范》GB50057－ 94，设计由避雷网（带），避雷针或混合组成的接闪器，立柱基础的钢筋网与钢屋架，屋面板钢筋等构成一个整体，避雷网通过全部立柱基础的钢筋作为接地体，将强大的雷电流引入大地。计算机系统安置在建筑物内，受建筑物防雷系统保护，直击雷击中计算机网络系统的可能性非常小。根据雷电电磁脉冲防护理论和实践经验证明，电子信息设备损坏的主要原因是雷电感应浪涌电压造成的。它可以通过各种引线把感应浪涌电压波引入电子信息设备内部，破坏其芯片和接口。所以计算机系统必须防感应雷。


4.4防雷措施

4.4.1 机房接地系统

（1）交流工作地
在电子计算机系统中，有大量的使用380V/220V交流电源的电气设备，这些设备按国家有关规范中对电气的规定进行工作接地，即把中性点接地。接地电阻不应大于4Ω。
（2）安全保护地
当机房内各类电气设备的绝缘损坏时，将会对设备和操作、维修人员的安全构成威胁。为了保证设备和人身的安全，而把机房所有设备的外壳与地之间做良好的连接，称为安全保护地。接地电阻不应大于4Ω。
（3）防雷保护地
防雷装置可分为三个基本部分：即接闪器、引下线和接地装置。
接闪器即接受雷电电流的金属导体，本方案中采用德国OBO防雷器。采用在主配电柜及UPS输出配电柜机房、空调配电柜电源输入端安装电源防雷器。当市电出现较长时间的脉冲电压或瞬间大电流脉冲电压时，内藏模块内的半导体抑压元件立即将脉冲电压短路到大地泄放，从而保护负载和设备。当脉冲电压流过防雷器后，防雷器又变为高阻状态，不影响设备的供电。配电柜上安装的OBO防雷产品，具备快速反应时间（<25ns>）；带声光报警功能；能承受高电流冲击能力；经IEEE C62.41C3级最严格测试，具有高使用寿命；安装简便，三年保证。
本方案中要求接地电阻≤1Ω。
（4）计算机系统的直流接地（逻辑接地）
接地电阻按照计算机系统具体要求确定，不同的品牌，要求的接地电阻不同。
计算机系统的直流接地，采用目前直流接地最好的方法，即网格地。这种网格地就是在机房内为计算机系统中各种设备提供一个可靠的信号基准电位。实施的方法是：用3mm×25mm的铜带，在机房活动地板下交叉排成方格，其交叉点与活动地板支撑的位置交错排列。交点处压接在一起。为了使直流网格地和大地绝缘，在铜带下垫约3mm厚的绝缘物体。由网格地引线至机房接地端子箱并与大楼提供接地线连接。
本方案采用接地方式：交流工作接地、安全保护接地、防雷接地可利用大楼原有的接地方式，接地电阻≤1Ω。计算机系统专用地由用户提供，并保证接地电阻≤1Ω。用于计算机系统的直流接地。

4.4.2 机房等电位连接

在机房内设置接地端子箱，将活动地板支架、非计算机系统的管、金属的门、窗、屏蔽用金属板等均做等电位连接，并分别接入接地端子箱，由接地端子箱引线与大楼提供接地线连接。

第五章 机房空调系统

5.1机房空调

5.1.1设计思路

为使机房内主要设备和管理操作人员有一个良好的工作环境，并为其具备能够安全、可靠地运行，发挥其最大的工作效率，就要提供一个符合其运行标准要求的机房环境。这包含对制冷、制热、加湿、去湿、滤尘有严格的标准要求，设备运行情况、使用寿命与工作环境有密切关系，温度、湿度、洁净度就是工作环境的关键因素。根据GB50174-93《电子计算机房设计规范》和GB /T 2887 -2000《电子计算机场地通用规范》中规定机房的温湿度要求，

           A级    B级    C级
   夏季   冬季
温度  23℃+/-2℃  20℃+/-2℃ 15℃-30℃ 10℃-35℃
相对湿度   45%-65%   45%-65%  40%-70%  30%-80%

机房尘埃等级：
      A级      B级      C级
    粒径              大于≥0.5um
    个数 3500粒/L 10000粒/L 18000粒/L

国外机房热指针情况 :
项目                      国别 美国 英国 日本

单位
面积
热指针		 计算器设备(kcal/m2．h) 230~280 216 300
人工照明(kcal/m2．h)     20~30
工作人员(kcal/m2．h)     2
围护结构(kcal/m2．h)     30
合计(kcal/m2．h) 300~350 354 350~450
设备产热量占热量的百分数 77~80% 61%
换气次数 51~109   40

根据以上国外资料, 计算器房负荷按300～500 kcal/m2．h计算。现时计算机机房所摆放设备密度及机器利用率不高, 所以取值约以300kcal/m2．h。这样，温度达A级，相对湿度达A级。

5.1.2送风方式

主机房精密空调的送风全部采用活动地板下送风自然回风的方式。通过计算合理分布出风口数量，使送风达到均匀，为机房设备提供良好的集中送风。保证设备的可靠运行。

5.1.3设备安装

空调设备的正确安装是整个机房建设的重要部分，我们在安装中充分考虑了对空调室内机组的减振，通过安装机座和防振胶，最大限度的减少空调的振动。以减小空调机组运行噪声，并通过合理的设计有效导流空调机组的风速及风向，精密空调及天花机的室外机均安装于楼顶上，既安全又易于维修。

第六章 机房监控系统

  1. 概述
    •
         产品设计依据：

      ◣ 机房监控用户具体要求
      ◣《电子信息系统机房设计规范》GB50174-2008
      ◣《电子信息系统机房施工及验收规范》GB50462-2008
      ◣《电子计算机场地通用规范》 GB2887-2000
      ◣《安全防范工程技术规范》 GB50348-2004
      ◣《智能建筑设计标准》 GB/T50314-2000
      ◣《民用闭路监视电视系统工程技术规范》GB50198-94
      ◣《低压配电设计规范》GB50054-95
      ◣《供配电系统设计规范》GB50052-95
      ◣《建筑物防雷设计规范》GB50057-94

      系统主要功能说明


      6.2系统组成简介

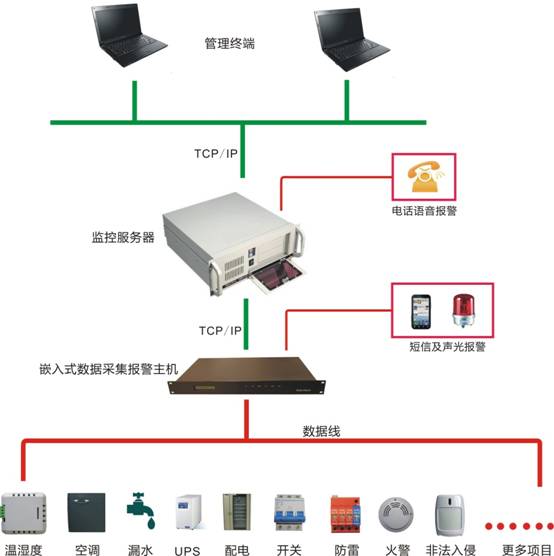

      6.2.1 系统组成结构图




6.2.2系统主要设备功能说明
※ 监控服务器
█  实时记录嵌入式数据采集报警主机的数据，并提供web浏览器直观动态
实时显示给用户。
█  记录历史数据和报警事件，提供查询、分析、报表等手段，共以后管理使用。
     █  可靠的安全性能，严格的分级密码管理和用户授权，确保系统运行安全。
█  可维护与可扩充性，系统软硬件设计采用模块化结构，便于扩展和维护
※ 嵌入式数据采集报警主机
█  嵌入式数据采集报警主机负责与被监测设备和相关传感器进行通讯，采集数据，并进行分析，如果有报警信息，通过本身自带的GSM短信平台将报警信息发送到管理人员手机上。
 █  嵌入式数据采集报警主机集成5个RS485接口、4个RS232接口和8个干接点信号输入监测接口，方便以后扩展，并且具有10M/100M自适应高速网络接口，将采集的数据传送到数据记录服务器。
      █  嵌入式数据采集报警主机内置4路直流12V电源输出，用来给温湿度传感器等外部设备供电，提高系统集成度，减少了设备管理的繁琐性。
      █  嵌入式数据采集报警主机内部集成GSM短信报警平台，具有独立的报警功能，不因网络中断或者监控服务器宕机而失去报警功能。
      █  嵌入式数据采集报警主机采用无操作系统模式设计，杜绝病毒侵扰，内置双硬件看门狗，加电2秒内即进入工作状态，使用不需维护，保障报警功能的正常运行。

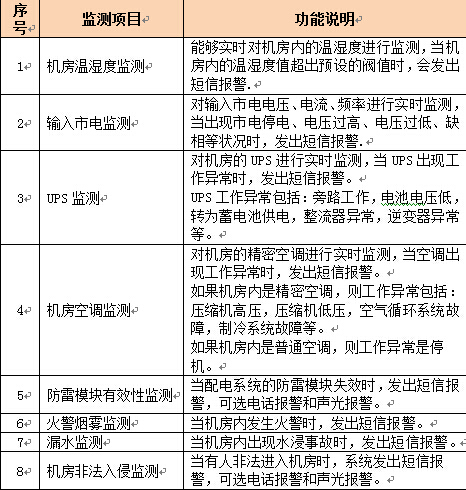

6.3主要监测项目的实现方法及介绍
6.3.1机房温湿度监测
对电子计算机等微电子设备产生影响的各种因素中，温湿度的影响是非常重要的，机房对温度、湿度的要求非常高，《电子信息系统机房设计规范》（GB50174-2008）对机房内温度湿度作出了具体的规定。对于面积较大的机房，由于设备分布、送风分布等因素影响，机房的不同区域的温湿度不一致，偏移较大的地方对设备的工作状态存在潜在的影响，因此安装温湿度检测系统十分必要，监测温湿度变化状况，及时报告预警信息。
根据用户机房实际情况，来配置机房需要安装的温湿度传感器数量，监控系统以直观的画面实时显示温湿度数据，可以根据需要人工设定温湿度报警的阈值，一旦温湿度达到相应的阈值就会进行越限报警，通过短信告之相关人员。

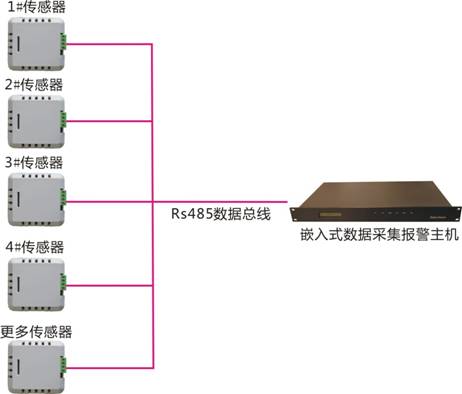

温湿度监测单元组成示意图：

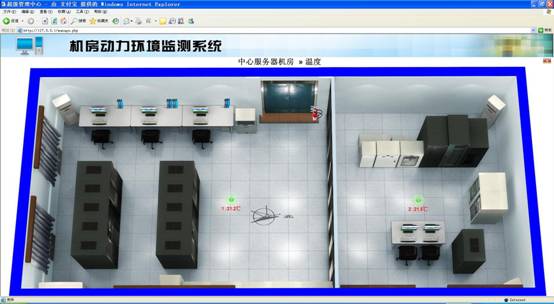

温湿度监测界面：




6.3.2 机房精密空调监测
对于机房内采用智能精密空调的，采用RS-485或者RS232通讯方式，通过精密空调厂家提供的通讯协议及通讯接口对空调运行状态及参数进行监控。一旦有故障发生，通过短信告之相关人员。

空调监测的项目：
●监视参数主要包括:（依据空调通讯协议而定）
送风温度、湿度；
回风温度、湿度；
压缩机运行时间；
加热系统运行时间。



●监视状态包括：（依据空调通讯协议而定）
压缩机、风机、冷凝器、加湿器、去湿器、加热器、传感器、控制器的运行状态、漏水监测状态。
●控制包括：（依据空调通讯协议而定）
远程关空调、远程开空调。
远程设定工作温度、湿度；
●报警主要包括：（依据空调通讯协议而定）
送风温度、湿度越限报警；
回风温度、湿度越限报警；
压缩机高压报警；
压缩机低压报警；
压缩机、风机、冷凝器、加湿器、加热器、传感器、控制器故障等报警；

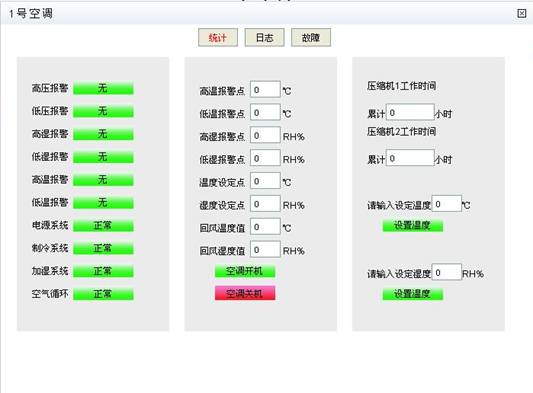

空调监测界面：



6.3.3   UPS监测
UPS是机房内的动力源泉，其内部部件发生故障或运行状态欠佳的可能性随时存在，而这些可能发生的故障凭肉眼是无法监测到的，只有通过UPS本身的内部侦测系统将其运行状态和参数通过协议的方式告诉上位机。我们通过UPS厂家提供的串口通信协议及通讯接口对UPS进行全面系统的监测与诊断。一旦有故障发生，及时告之相关人员。

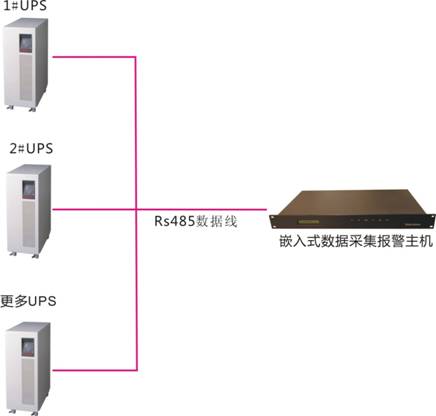

UPS监测单元组成示意图：



UPS监测的项目
●监视参数包括:（依据UPS通讯协议而定）
电压：输入电压，旁路电压，输出电压，整流器电压，逆变器电压；
电流：输入电流，旁路电流，输出电流，逆变器电流；
频率：输入频率，旁路频率，输出频率，逆变器频率；
功率：各相有功功率，标称功率，功率因素；
电池：电池备份时间，负载率，电池温度。
●监视状态包括：（依据UPS通讯协议而定）
整流器、逆变器、充电器、电池、自动旁路的运行状态。
●报警主要包括：（依据UPS通讯协议而定）
输入电压、频率越限报警；
输出电压越限报警；
整流器电压越限报警；
过载报警；
电池电压低报警；
电池后备时间超低报警；
电池温度超高报警；
逆变器关闭报警；
自动旁路开报警；
整流器、逆变器、充电器、电池、自动旁路故障报警。



UPS监测界面：



6.3.4  输入市电监测


市电监测项目：
●监视参数包括：
  配电的电压，电流，频率参数。
●报警包括：
市电停电报警；
市电缺相报警；
电压超高报警；
电压超低报警；


6.3.5漏水监测


漏水监测单元组成结构图：


漏水控制器的作用是将漏水检测线的模拟信号转换为数字信号，并通过RS485通讯接口将数据传送给嵌入式数据采集报警主机，供其分析处理。
6.3.6防雷模块监测
防雷模块是电源系统对雷击防护的重要设备，当防雷模块失效而又没有发觉，会给机房带来很大隐患。监测系统实时监测防雷模块的有效性，当发现防雷模块失效时，及时的通知管理人员进行处理。

防雷模块监测单元组成结构图：



6.3.7 供电开关监测
通过安装8路高压隔离数字转换模块，可以对重要的供电开关进行监测，当有开关异常跌落时，可以发出报警，通知管理人员。

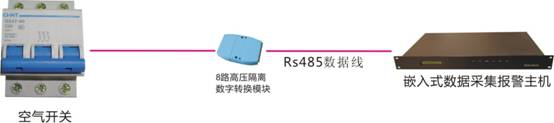

供电开关监测单元组成结构图：


每个8路高压隔离数字转换模块可以对共零线的8只空气开关进行监测。
6.3.8  机房火警监测
在机房顶部安装火警辅助探头，用来探测机房内是否有火警发生。

6.3.9  机房非法入侵监测
通过在机房内安装双鉴红外人体探测器，当在布防状态时，如果有人非法进入机房，系统会及时的发出报警，通知管理人员。

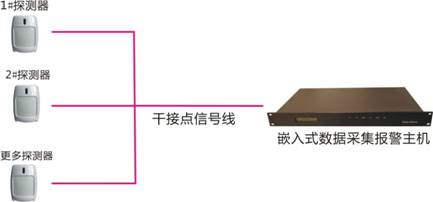

机房非法入侵监测单元组成结构图：






  1. UPS蓄电池监测
通过对UPS蓄电池组的单体电池电压、总电流、蓄电池柜的温度实时监测，掌握蓄电池组的工作状态，保证了蓄电池组的稳定运行。

蓄电池组监测单元组成结构图：





6.4网络视频监控系统

6.4.1设计目标

此次机房改造通过在机房内安装一支网络型摄像机，使用户能够通过网络直观的掌握机房内设备及人员的工作情况。


6.4.2设计方案

网络视频监控系统的优点克服了模拟闭路电视监控的局限性：首先，数字化视频可以在计算机网络(局域网或广域网)上传输图像数据，基本上不受距离限制，信号不易受干扰，可大幅度提高图像品质和稳定性；其次，数字视频可利用计算机网络联网，网络带宽可复用，无须重复布线；另外，数字化存储成为可能，经过压缩的视频数据可存储在磁盘阵列中或保存在光盘中，查询十分简便快捷。


6.4.3配置说明

系统的图像采集系统（前端部分）所指的是视频采集图像及输出图像到传输系统这一过程。
前端部分摄像机必须具备有监视目标的照度、灵敏度、CCD本身的重量、寿命、体积等性能要求，另外摄像机还分为黑白或彩色CCD。根据不同环境因素及使用的场地不同，选用不同的摄像机。
本系统选用日本索尼最先进的彩色网络摄像机作为前端图像采集设备，配置室内高清球形摄像机。




6.4.4设备清单

序号 设备/清单名称 规格及型号 品牌 数量 单位

1 精密空调 DME12MH1 EMERSON 2 台
2 附材 　 国产 1 批
1 超5类非屏蔽双绞线（305米/箱） 1061004CSL 康普 4 箱
2 超五类24口配线架 PM2150PSE-24 康普 10 台
3 超五类模块 MPS100E-262 康普 80 个
4 超5类跳线 D8PS-15 康普 80 条
5 超5类跳线 D8PS-7 康普 80 条
6 人工费 项
1 一体化门禁机 6805 科松 1 台
2 门禁软件 　 科松 1 套
3 门锁 　 国产 1 把
4 双开防火门 　 龙电 1 套
5 附材 　 国产 1 批
1 室内高清球形网络摄像机   海康 3 台
2 4路视频数字硬盘录像机 　 海康 1 台
3 视频监控软件 　 海康 1 套



第七章机房消防系统

7.1概述

机房消防报警系统，是一体化机房安全运行的盾牌。从对火警的探测系统来看，它具有温感、烟感探测器等；对于灭火系统来说，目前基本上大多数机房都采用的是FM200气体灭火系统。这就要求在机房的设计和施工中，必须规划、建设钢瓶间、消防控制间和一些管道，从而达到全方位报警、分区灭火，最大限度地提高对火灾的防范能力。

7.2设计范围

主机房区

7.3设计方案

本系统的建设目标是为了保证机房的消防安全，本项目中采用七氟丙烷气体灭火系统。按照功能划分为主机房区为消防分区

7.3.1设计灭火方式

各防护采用全淹没灭火方式。

7.3.2设计与设备选型

系统设计采用有管网式七氟丙烷ZJ-100自动灭火系统。

7.3.3系统说明

1、系统构成：本工程各系统由火灾自动报警系统、灭火控制系统和灭火管网系统组成。
2、操作说明：本系统具有自动、手动、机械应急操作三种启动方式。
自动状态下，若某保护区发生有烟雾（或温度上升），该防护区的感烟（或感温）火灾探测器动作并向火灾报警控制器送入一个单一火警信号，控制器即进入单一火警状态，同时驱动电动警铃发出单一火灾报警信号，此时不会发出启动灭火系统的控制信号，随着该防护区火灾的蔓延，温度持续上升（或烟雾增大），另一回路的感温（或感烟）火灾探测器动作，向控制器送入另一个单一火警信号，控制器立即确认发生火灾，同时发出复合火灾报警信号及联动信号（关闭空调、送排风装置和防火阀、防火门、防火卷帘等）。经过30秒时间的延时，控制器输出信号启动灭火系统，灭火剂经管网拖放到该防护区实施灭火，控制器接收到压力信号器的反馈信号后显亮放气指示灯，避免人员误入。
手动状态下，报警控制器在火灾发生时只发出火灾报警信号而不产生联动。
自动或手动状态下，在值班人员确认火警后，按下报警控制器面板上的或现场的”紧急启动”按钮可马上启动灭火系统。在喷放控制信号输出前，按下报警控制器面板上的或现场的”紧急启动”按钮，系统不会输出喷放信号。
当自动启动、手动启动均失效时，可进入气瓶间实施机械应急操作启动灭火系统。

7.3.4设备安装

1、防护区探测区域分为吊顶上、吊顶下两层，两层的探测器平面布置完全相同。火灾探测器吸顶安装，声光报警器、放气指示灯分别装于防护区门内、外的正上方。线路采用ZR-BV1.5mm穿镀锌线管敷设，线管保证接地良好。
2、送管道采用符合现行国家标准《冷拔或冷轧精密无缝钢管》中规定的无缝钢管。
3、并应内外镀锌，沿梁底吊架固定，安装完毕后其外表面涂红色油漆。喷头垂直地面安装，其高度根据吊顶高度而定。
4、设备布置见《火灾自动报警系统平面布置图》及《管网系统平面布置图》。
5、系统的安装施工应符合GB50166-92《火灾自动报警系统施工验收规范》及GB50263-97《气体灭火系统施工及验收规范》的要求。

7.3.5联动要求

各防护区的手动/自动工作状态信号、单一火警信号、复合火警信号和气体喷放信号，要送到消防中心的联动控制柜，并使系统能在喷放灭火剂之前关闭防护区内的空调、通风机及通风管道中的防火阀等设备。

7.3.6 防护区及储瓶间要求

1、防护区应设有能在30秒内使该区人员疏散完毕的走道与出口。
2、防护区的门应向疏散方向开启并能自动关闭，而在任何情况下均能从防护区内打开。
3、防护区的围护结构及门窗的耐火极限不应低于0.5h，吊顶的耐火极限不应低于0.25h。
4、储瓶间宜设在靠近防护区的专用封闭房间内，其耐火等级不应低于二级，并应有直接通向室外或疏散走道的出口，室温应为-10℃～50℃。
5、无窗或固定窗扇的地上防护区，应设机械排风装置。
6、防护区的泄压口宜设在外墙上，应位于防护区净高的2/3以上。当设有外开弹性闭门器或弹簧门，其开口面积不小于泄压口计算面积时，不需另设泄压口。
7、在疏散走道与出口处应设置火灾事故照明和疏散指示标志。
