华为AT815SN室外AP

华为推出的AT815SN室外接入终端具有卓越的室外远程接入性能，超强的防护，支持无线网桥。拥有完善的业务支持能力，高可靠性，高安全性，网络部署简单，远程实时管理和维护等特点，满足室外远距离无线接入部署要求。
•单频速率300Mbps
•PoE 供电
•内置天线
•IP55防护等级
•内置防雷设计

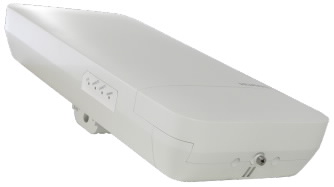

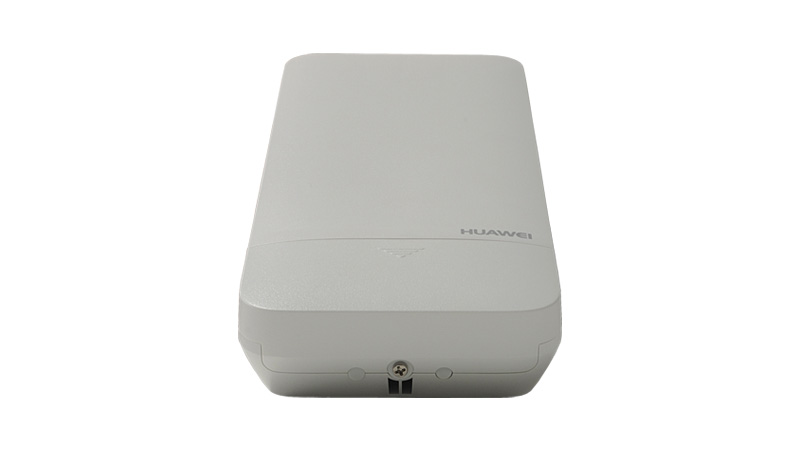

• 外观







  端口



  1：GE/PoE：10/100/1000M，用于有线以太网连接。并且支持PoE供电。



  2：ETH：10/100M，用于有线以太网连接。



  3：Default：缺省按钮。拧下螺丝，从螺丝孔中长按此按钮超过3秒，可恢复出厂缺省值。







  LED指示灯

  SYS灯的指示灯状态说明





  信息类型	颜色	指示灯状态	表达含义
  上电缺省状态	绿色	常亮	设备刚刚上电，软件未启动，绿灯常亮。
  软件启动过程状态	绿色	闪烁一下后常亮	当系统复位完成，软件开始执行后，绿灯闪烁一下，然后直到系统启动完成都保持绿灯常亮状态。
  运行	绿色	慢闪（0.5Hz）	表明系统处于正常运行状态，系统正常运行。 随着命令输入系统进入uboot命令行状态，绿灯慢闪。
  告警	绿色	快闪（4Hz）	软件升级过程中。
  故障	红色	常亮	表明设备有影响业务且无法自行恢复的故障，需人工干预（如DRAM检测失败，软件系统加载失败）。





  Link灯的指示灯状态说明





  信息类型	颜色	指示灯状态	表达含义
  LINK	绿色	常亮	系统正常，以太网连通正常，无数据传输。
  ACT	绿色	闪烁	系统正常，以太网连通正常，有数据传输，数据流量越大闪烁越频繁。





  Wireless灯的指示灯状态说明





  颜色	Wireless	表达含义
  黄色/绿色	常灭	AT没有连接上AP，或信号极差。
  	常亮	AT正常接入AP，信号强度好。
  	快闪（4Hz）	AT正常接入AP，信号强度中等。
  	慢闪（0.5Hz）	AT正常接入AP，信号强度差。

• 高速可靠的无线接入服务





  高等级的网络安全性





  简单的设备管理和维护





  高可靠性和防护等级

  • 超强的硬件防护

  • 宽工作温度范围：-20℃～+55℃

  • 采用高可靠器件及高可靠性设计方法，充分满足工业级使用要求

  • IP55防护等级

  • 内置天线，内置防雷设计

  • 以太网接口隔离设计

  • 支持广域网管理协议（CWMP），可以远程集中管理

  • 支持批量升级

  • 网管系统实时监控，实现远程配置和快速故障定位

  • 支持WPA2–PSK认证/加密方式

  • 兼容IEEE 802.11a/n标准

  • 支持2×2 MIMO，最高速率达300Mbps

  • 支持WMM协议，支持空口和有线接口的优先级映射

  • 采用最新一代802.11n芯片技术，性能更高，覆盖能力更强

• 基本参数



  项目		描述
  物理参数	尺寸（长×宽×高）	295mm×132mm×49mm
  	重量	0.8kg
  	系统内存	128 MB DDR2 32 MB Flash
  电源参数	电源输入	POE供电：-48V DC 满足802.3af以太网供电标准
  	最大功耗	9.5W 说明 实际最大功耗遵照不同国家和地区法规而有所不同。
  环境参数	工作温度	-20℃～+55℃
  	存储温度	-40℃～+70℃
  	工作湿度	5%～95%（非凝结）
  	防水等级	IP55
  	海拔	-60m～5000m (-60~1800m@正常工作温度范围；1800m～5000m之间，每升高220m，高温工作温度规格降低1℃）





  射频参数



  项目	描述
  天线类型	内置天线
  天线增益	13dBi
  每射频口最大发射功率	5G：23dBm 说明 FCC认证区域（包含美国）。 实际发射功率遵照不同国家和地区法规而有所不同。 发射功率支持1dB步长调整，可调范围支持从最大发射功率向下调整至1dB。
  支持的信道速率	802.11a: 6、9、12、18、24、36、48和54Mb/s
  	802.11n: 300Mbit/s
  接收灵敏度	5 GHz 802.11a (non-HT20) -93 dBm @ 6 Mb/s -92 dBm @ 9 Mb/s -92 dBm @ 12 Mb/s -88 dBm @ 18 Mb/s -86 dBm @ 24 Mb/s -81 dBm @ 36 Mb/s -79 dBm @ 48 Mb/s -77 dBm @ 54 Mb/s	5 GHz 802.11n (HT20) -93 dBm @ MCS0 -91 dBm @ MCS1  -88 dBm @ MCS2  -85 dBm @ MCS3  -80 dBm @ MCS4  -78 dBm @ MCS5  -75 dBm @ MCS6  -73 dBm @ MCS7  -91 dBm @ MCS8 -89dBm @ MCS9 -86 dBm @ MCS10 -83 dBm @ MCS11 -78 dBm @ MCS12 -76 dBm @ MCS13 -73dBm @ MCS14 -71 dBm @ MCS15	5 GHz 802.11n (HT40) -89 dBm @ MCS0 -87 dBm @ MCS1 -85 dBm @ MCS2/ -82 dBm @ MCS3 -78 dBm @ MCS4 -74 dBm @ MCS5 -72 dBm @ MCS6 -70 dBm @ MCS7 -87 dBm @ MCS8 -86dBm @ MCS9 -83 dBm @ MCS10 -80 dBm @ MCS11 -76 dBm @ MCS12 -72 dBm @ MCS13 -70 dBm @ MCS14 -68 dBm @ MCS15

• 标准室外型接入终端AT（Access Terminal），具有卓越的室外远程接入性能及超强的防护，支持2×2MIMO，支持5GHz频率，支持无线网桥，遵循IEEE 802.11a/n标准。具有完善的业务支持能力，高可靠性，高安全性，网络部署简单，远程实时管理和维护等特点，满足室外远距离无线接入部署要求。

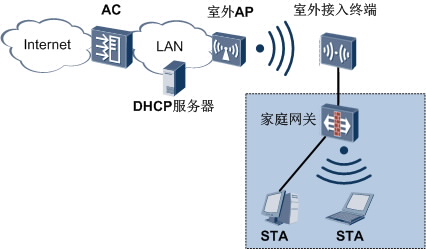

  AT典型组网图：



  在上述组网中，DHCP服务器直接给家庭网关分配IP地址，AT起到桥接功能。

•
