华为AP6610DN-AGN

性能增强级802.11n产品，双频600Mbps接入，防尘防水，耐高低温，适合部署在广场、步行街、游乐场等覆盖场景，或者数字港口、无线数据回传、无线视频监控、车地回传等桥接场景。
• IEEE 802.11a/b/g/n
• 2×2MIMO(两条空间流)
• 27dbm
• 交流供电
• IP67
• 内置防雷
• 支持光纤上行

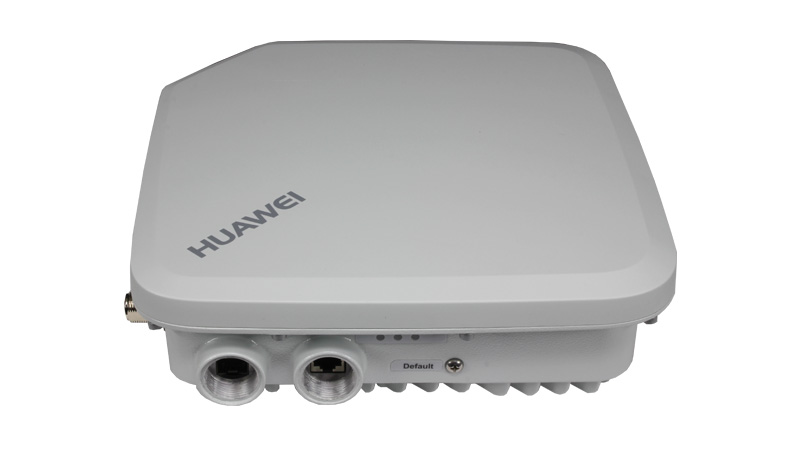

• 外观







  端口



  1.SFP：光口



  2.ETH：10/100/1000M，用于有线以太网连接。



  3. Default：缺省按钮。拧下螺丝，从螺丝孔中长按此按钮超过3秒，可恢复出厂缺省值。





  4.电源输入接口



  5.接地点：当需要AP设备接地时，可以将接地线连到到此接地点。





  6. 2.4G天线接口。





  7. 5G天线接口。







  LED指示灯



  信息类型	SYS LED	Link LED	WiFi LED	意义
  启动状态	绿色常亮	–	–	系统正在初始化。
  	绿色闪烁	–	–	内存检测OK，软件系统OK，初始化OK。
  	红色常亮	–	–	内存检测失败或软件系统加载失败。
  运行与连接	绿色慢闪(0.5Hz)	灭	灭	系统正常；以太网未连通；未使能无线射频，没有无线用户接入。
  			绿色闪烁	系统正常；以太网未连通；有2.4G用户接入并有数据流量传输，数据流量越大闪的越快。
  			黄色闪烁	系统正常；以太网未连通；有5G用户接入并有数据流量传输，数据流量越大闪的越快。
  			黄绿色交替闪烁	系统正常；以太网未连通；2.4G和5G同时有用户连通。
  	绿色慢闪(0.5Hz)	绿灯常亮或闪烁	灭	系统正常；以太网连通正常，数据流量越大，闪烁越快；未使能无线射频。
  			绿色闪烁	系统正常；以太网连通正常，数据流量越大，闪烁越快； 有2.4G用户接入并有数据流量传输，数据流量越大闪的越快。
  			黄色闪烁	系统正常；以太网连通正常，数据流量越大，闪烁越快； 有5G用户接入并有数据流量传输，数据流量越大闪的越快。
  			黄绿色交替闪烁	系统正常，以太网连通正常，数据流量越大，闪烁越快；2.4G和5G同时有用户连通。

• 高速可靠的无线接入服务





  完善的用户接入控制能力





  高等级的网络安全性





  灵活的组网和环境适应能力





  简单的设备管理和维护





  高可靠性和防护等级

  • 超强的硬件防护

  • 宽工作温度范围：-40℃～+60℃

  • 采用高可靠器件及高可靠性设计方法，充分满足工业级使用要求

  • IP67防护等级

  • 内置5KA天馈防雷，无需外接防雷器，简化安装，整体成本最低

  • 以太网接口6KA/6KV增强防雷设计

  • AP6610DN-AGN的AC电源口20KA防雷，无需外置AC防雷器

  • AP6610DN-AGN符合国际标准和国家标准安规等级III

  • AP6610DN-AGN支持光口上行，突破以太网距离限制

  • Fit AP工作模式下，支持AP自动上线功能，并自动加载配置，可即插即用

  • 支持批量自动升级

  • 网管系统实时监控，实现远程配置和快速故障定位

  • 支持LLDP链路自动发现，快速获取网络拓扑

  • 灵活的组网能力，满足多种组网应用场景，Fit AP工作模式下支持Mesh和WDS场景

  • 强大的环境适应能力，自动选择传输速率、信道和发射功率，自适应射频环境，实时回避干扰

  • 自适应带宽管理，自动根据用户数量、环境等因素调整用户带宽分配，改善用户体验

  • 支持MIMO天线系统，连接外置双频天线（2.4GHz、5GHz），天线方向可灵活调整

  • Fit AP工作模式下对蓝牙、微波炉、无绳电话、Zigbee、Game Controller、2.4G/5G无线影音、婴儿监护器等8种以上干扰源进行识别，与eSight配合，对干扰源进行定位和频谱显示

  • 支持Open-System认证方式

  • 支持WEP（Wired Equivalent Privacy）认证/加密方式

  • 支持WPA（WiFi protected access）/WPA2–PSK认证/加密方式

  • 支持WPA/WPA2–802.1X认证/加密方式

  • 支持WAPI（WLAN authentication and privacy infrastructure）认证/加密方式

  • 支持WIDS和WIPS，包括非法设备检测和反制，攻击检测和动态黑名单，STA/AP的黑白名单功能

  • 支持基于用户的访问控制（ACL），可根据用户组策略，基于用户实施访问控制

  • 支持单个用户的精细带宽管理

  • 支持用户隔离策略

  • Fit AP工作模式下支持AC统一认证

  • Fit AP工作模式下支持基于MAC OUI、HTTP User-Agent信息和DHCP Option信息识别设备类型

  • Fit AP工作模式下支持Raduis服务器根据Raduis认证/计费报文中携带的设备类型，下发报文的转发/安全/QoS策略

  • 兼容IEEE 802.11a/b/g/n标准

  • 支持2×2 MIMO，最高速率达600Mbps

  • 支持WMM协议，支持空口和有线接口的优先级映射

  • 支持有线链路的完整性检测

  • 支持负载均衡

  • Fit AP工作模式下支持用户漫游切换，业务不中断

  • Fit AP工作模式下支持AC双链路备份、VRRP热备份

  • 支持11n波束赋形（beamforming）

  • 采用最新一代802.11n芯片技术，性能更高，覆盖能力更强

  • 采用金属外壳及整体散热设计，高温性能及可靠性更有保证

• WLAN特性





  网络特性





  QoS特性





  安全特性





  维护特性





  BYOD





  定位服务





  频谱分析

  • 对蓝牙、微波炉、无绳电话、Zigbee、Game Controller、2.4G/5G无线影音、婴儿监护器等8种以上干扰源进行识别

  • 与eSight配合，对干扰源进行定位和频谱显示

  • 支持对AeroScout、Ekahau的Tag定位

  • 支持对WiFi终端的定位

  • 支持基于MAC OUI识别设备类型

  • 支持基于HTTP User-Agent信息识别设备类型

  • 支持基于DHCP Option信息识别设备类型

  • 支持Raduis服务器根据Raduis认证/计费报文中携带的设备类型，下发报文的转发/安全/QoS策略

  • Fit AP工作模式下支持通过AC对AP进行的集中管理和维护

  • Fit AP工作模式下支持AP自动上线功能，并自动加载配置，可即插即用

  • Fit AP工作模式下支持WDS零配置部署

  • Fit AP工作模式下支持Mesh零配置部署

  • 支持批量自动升级

  • AP支持Telnet和串口两种本地管理方式

  • 支持网管实时监控用户配置信息和快速故障定位

  • 支持AP系统状态告警

  • 支持Dying Gasp

  • 支持Open-System认证方式

  • 支持WEP认证/加密方式

  • 支持WPA/WPA2–PSK认证/加密方式

  • 支持WPA/WPA2–802.1X认证/加密方式

  • 支持WAPI认证/加密方式

  • 支持WIDS和WIPS，包括非法设备检测和反制，攻击检测和动态黑名单，STA/AP的黑白名单功能

  • 支持DHCP Snooping

  • 支持DAI（Dynamic ARP Inspection）

  • 支持IPSG（IP Source Guard）

  • 基于WMM（Wi-Fi multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发

  • 支持按射频管理WMM参数

  • 支持WMM节电模式

  • 支持上行报文优先级映射和下行流量映射

  • 支持队列映射和调度

  • 支持基于每用户的带宽限制

  • 支持自适应带宽管理，自动根据用户数量、环境等因素动态调整用户带宽分配，改善用户体验

  • 符合IEEE 802.3u标准

  • 支持速率和双工模式的自协商，自动MDI/MDI-X

  • 支持根据用户接入的SSID划分VLAN

  • 上行以太网口支持VLAN trunk功能

  • 支持VLAN ID (1-4094)，每射频可设置16个VAP

  • 支持AP上联口管理通道以tag和untag两种模式组网

  • 支持DHCP Client，通过DHCP方式获取IP地址

  • 支持业务数据的隧道转发和直接转发两种方式

  • 支持同一VLAN中不同的无线终端之间的访问隔离

  • 支持用户访问控制（ACL）

  • 支持LLDP链路发现

  • Fit AP工作模式下支持直接转发模式下的CAPWAP中断业务保持

  • Fit AP工作模式下支持AC统一认证

  • Fit AP工作模式下支持AC双链路备份、VRRP热备份

  • 支持Native IPv6

  • 支持IPv4/IPv6双协议栈

  • 支持IPv6 Portal

  • 支持IPv6 SAVI

  • 支持IPv4/IPv6 ACL等

  • 支持IEEE 802.11a/b/g/n标准，最高速率达600Mbps

  • 支持最大合并比（MRC）

  • 支持最大似然解码（MLD）

  • 支持数据包聚合: A-MPDU(Tx/Rx)，A-MSDU(Rx only)

  • 支持802.11 动态频率选择(DFS)

  • 支持20M和40M模式下的ShortGI

  • 基于WMM（Wi-Fi multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发

  • 支持自动和手动两种速率调节方式，默认方式为自动速率调节方式

  • 支持WLAN信道管理和信道速率调整

  • 支持信道自动扫描功能，自动规避干扰

  • 支持AP中每个SSID可独立配置隐藏功能

  • 支持SST（signal sustain technology）

  • 支持U-APSD节电模式

  • Fit AP工作模式下支持CAPWAP（control and provisioning of wireless access points）即无线接入点控制协议隧道数据转发

  • Fit AP工作模式下支持AP自动上线功能

  • Fit AP工作模式下支持WDS

  • Fit AP工作模式下支持Mesh

• 基本参数



  项目		描述
  物理参数	尺寸（长×宽×高）	255mm×255mm×83mm
  	重量	2.65 kg
  	系统内存	128 MB DDR2 32 MB Flash
  电源参数	电源输入	交流输入电压 额定电压范围：100V AC～240V AC，50/60Hz 最大电压范围：90V AC～264V AC，47Hz～63Hz 说明：AP6610DN-AGN不支持POE模式供电，在进行AP6610DN-AGN安装布放时，要注意AC电源的位置。
  	最大功耗	30W 说明：实际最大功耗遵照不同国家和地区法规而有所不同。
  环境参数	工作温度	-40℃～+60℃
  	存储温度	-40℃～+70℃
  	工作湿度	0%～100%（非凝结）
  	防水等级	IP67
  	海拔	–60m～4000m





  射频参数



  项目	描述
  天线类型	双极化天线或室外普通天线
  可同时在线 的用户数量	≤128
  每射频口最 大发射功率	2.4G：27dBm 5G：24dBm 发射功率支持1dB步长调整，可调范围支持从最大发射功率向下20dB。 说明：实际发射功率遵照不同国家和地区法规而有所不同。
  非重叠频道 最大数量	2.4 GHz 802.11b/g 20MHz: 3 802.11n 20MHz: 3 40MHz: 1		5 GHz 802.11a 20MHz: 5 802.11n 20MHz: 5 40MHz: 2
  	说明：不同国家支持的非重叠信道的数量也不相同，具体请参考《国家码&信道列表》。
  支持的信道 速率	802.11b: 1、2、5.5和11Mb/s
  	802.11g：6、9、12、18、24、36、48和54Mb/s
  	802.11n 数据速率（2.4GHz和5GHz）
  	GI=800ns		GI=400ns
  	20MHz速率（Mb/s）	40MHz速率（Mb/s）	20 MHz 速率 (Mb/s)	40MHz速率（Mb/s）
  	6.5 @ MCS10	13.5 @ MCS0	7.2 @ MCS0	15 @ MCS0
  	13 @ MCS1	27 @ MCS1	14.4 @ MCS1	30 @ MCS1
  	19.5 @ MCS2	40.5 @ MCS2	21.7 @ MCS2	45 @ MCS2
  	26 @ MCS3	54 @ MCS3	28.9 @ MCS3	60 @ MCS3
  	39 @ MCS4	81 @ MCS4	43.3 @ MCS4	90 @ MCS4
  	52 @ MCS5	108 @ MCS5	57.8 @ MCS5	120 @ MCS5
  	58.5 @ MCS6	121.5 @ MCS6	65 @ MCS6	135 @ MCS6
  	65 @ MCS7	135 @ MCS7	72.2 @ MCS7	150 @ MCS7
  	13 @ MCS8	27 @ MCS8	14.4 @ MCS8	30 @ MCS8
  	26 @ MCS9	54 @ MCS9	28.9 @ MCS9	60 @ MCS9
  	39 @ MCS10	81 @ MCS10	43.3 @ MCS10	90 @ MCS10
  	52 @ MCS11	108 @ MCS11	57.8 @ MCS11	120 @ MCS11
  	78 @ MCS12	162 @ MCS12	86.7 @ MCS12	180 @ MCS12
  	104 @ MCS13	216 @ MCS13	115.6 @ MCS13	240 @ MCS13
  	117 @ MCS14	243 @ MCS14	130 @ MCS14	270 @ MCS14
  	130 @ MCS15	270 @ MCS15	144.4 @ MCS15	300 @ MCS15
  	说明： MCS指数：调制和编码方案（MCS）指数，确定空间流的数量、调制、编码率以及数据速率值。 GI：符号之间的保护间隔（GI），帮助接收器克服多路径延迟的影响。
  接收灵敏度	2.4 GHz 802.11b (CCK) -97 dBm @ 1 Mb/s -92 dBm @ 2 Mb/s -92 dBm @ 5.5 Mb/s -90 dBm @ 11 Mb/s	2.4 GHz 802.11g (non-HT20) -92 dBm @ 6 Mb/s -91 dBm @ 9 Mb/s -90 dBm @ 12 Mb/s -87 dBm @ 18 Mb/s -83 dBm @ 24 Mb/s -80 dBm @ 36 Mb/s -76 dBm @ 48 Mb/s -74 dBm @ 54 Mb/s	2.4 GHz 802.11n (HT20) -92 dBm @ MCS0/8 -89 dBm @ MCS1/9 -86 dBm @ MCS2/10 -82 dBm @ MCS3/11 -79 dBm @ MCS4/12 -74 dBm @ MCS5/13 -73 dBm @ MCS6/14 -71 dBm @ MCS7/15	2.4 GHz 802.11n(HT40) -89 dBm @ MCS0/8 -86 dBm @ MCS1/9 -83 dBm @ MCS2/10 -79 dBm @ MCS3/11 -76 dBm @ MCS4/12 -72 dBm @ MCS5/13 -70 dBm @ MCS6/14 -68 dBm @ MCS7/15
  	5 GHz 802.11a (non-HT20) -90 dBm @ 6 Mb/s -89 dBm @ 9 Mb/s -86 dBm @ 12 Mb/s -84 dBm @ 18 Mb/s -81 dBm @ 24 Mb/s -77 dBm @ 36 Mb/s -72 dBm @ 48 Mb/s -71 dBm @ 54 Mb/s	5 GHz 802.11n (HT20) -84 dBm @ MCS0/8 -81 dBm @ MCS1/9 -79 dBm @ MCS2/10 -76 dBm @ MCS3/11 -72 dBm @ MCS4/12 -68 dBm @ MCS5/13 -67 dBm @ MCS6/14 -67 dBm @ MCS7/15	5 GHz 802.11n (HT40) -81 dBm @ MCS0/8 -78 dBm @ MCS1/9 -76 dBm @ MCS2/10 -73 dBm @ MCS3/11 -69 dBm @ MCS4/12 -65 dBm @ MCS5/13 -64 dBm @ MCS6/14 -64 dBm @ MCS7/15

• 对于公共广场、居民小区、学校校园、公园园区、室外人口较为聚集的空旷地带以及对无线数据业务有较大需求的商业步行街等室外场景宜选用此类AP设备。此类设备配合室外天线，可实现大范围的网络覆盖和稳定的WDS回传。



  标准室外型双频无线AP支持Fat AP和Fit AP两种工作模式，根据网络规划的需要，可以灵活地在Fat AP和Fit AP两种工作模式中切换。



  当客户的无线网络初始规模较小时，客户只需采购AP设备，并设置其工作模式为Fat AP模式。随着客户网络规模的不断扩容，当网络中应用的AP设备达到几十甚至上百台时，为降低网络管理的复杂度，建议客户采购无线控制器设备，便于集中管理网络中的所有的AP设备，此时需要将其AP工作模式切换到Fit AP模式。

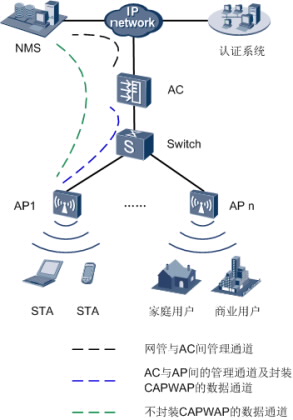

  Fit AP典型组网图(接入点模式)：



  在上述组网中，设备作为Fit AP只承载桥接转发功能，用户接入、AP上线、认证、路由、AP管理、安全协议、QoS等功能需要同AC配合完成。







  Fit AP WDS典型组网图（网桥模式-点对点）：

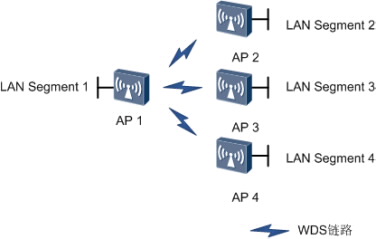

  Fit AP WDS典型组网图（网桥模式-点对多点）：



  在上述组网中，设备通过无线链路连接两个或者多个独立的有线局域网或者无线局域网，组建一个互通的网络实现数据访问。WDS模式下可支持点对点、点对多点的组网方式。通过5G和2.4G双射频，AP可实现无线桥接及接入等业务应用。

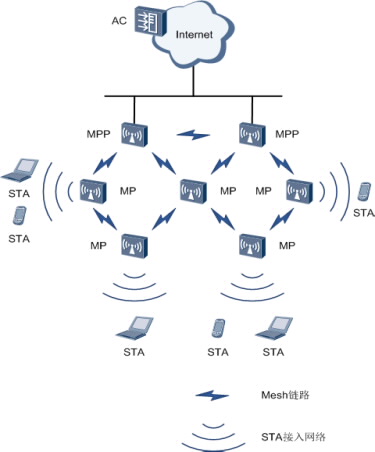

  Fit AP Mesh典型组网图：



  在上述组网中，作为Mesh节点MP（Mesh Point）的AP通过网状互联形成自配置、自愈合的无线Mesh网络WMN（wireless mesh network）主干，通过作为Mesh Portal节点MPP（Mesh Portal Point）的带网关功能的AP提供到Internet的连接。终端节点可以通过AP的接入服务来接入WMN网络中。由于存在专用的Mesh路由协议，其传输质量能够得到较好的保障，更适用于需要高带宽、高稳定性的Internet连接的场景。

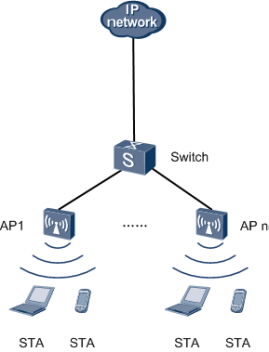

  Fat AP典型组网图：



  在上述组网中，设备作为Fat AP独立完成用户接入、认证、数据安全、业务转发和QoS等功能。
